1. 1 0.5t/h前言
本设计方案是根据用户的要求采用二级反渗透工艺制取用水。系统产水量为0.5m3/h。原水为井水、地下水、自来水等,经过机械过滤器去除水中悬浮物,胶体等杂质,再经活性炭过滤器去除水中有机物,异味和色味等,精 密过滤器去除水中细小颗粒。组合成完整的预处理系统,使水满足RO反渗透进水要求,以保证RO反渗透设备长期稳定运行。水经二级反渗透处理后出水水质可以满足用户要求。
1. 2系统设计依据及要求
参考数据:《给水排水设计手册》、《水处理工程师手册》、业主提供的资料及要求;
原水水质:井水、地下水、自来水;
原水流量:≥2m3/h;
反渗透脱盐率:>98/。;
出水水质:≤10μs/cm;
产水量:≥0.5 m3/h;
1. 3系统具体情况介绍
系统产水用途:
系统总出水状况:反渗透出水水量平均值为0.5m3/h(25℃),供水压力近于大气压;
反渗透(RO)系统回收率:≥50/。(一 极);
≥66/。(二级);
反渗透(RO)产水水质:脱盐率97/。以上;
系统运行班次:连续运行;
供水方式:连续供水,供水量0.5m3/h(25℃);
运行方式:系统可实时监控产水水质,手动/自动切换。 设计界限:原水箱-----终端水箱


2. 1工艺说明

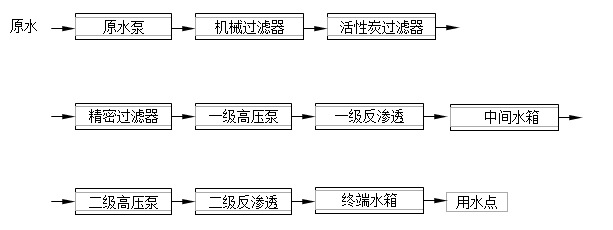

整个处理系统分为:预处理部分、反渗透除盐两大部分。
1) 预处理部分:包括絮凝加药装置、机械过滤器、活性炭过滤器、阻垢加药装置和精 密过滤器。该预处理设备的主要作用是去除污染反渗透膜的物质。
2) 反渗透除盐部分:反渗透装置能去除水中98/。以上的盐份,该纯水处理设备运行费用低,出水水质稳定;
3) 电器控制部分:(自动控制包括液位控制和高低压控制)电器元件采用国内外知名厂家产品,整机可根据用户需要实现自动化控制,整套控制程序由本公司资助开发,保证用户的售后服务。
工艺特点:预处理是反渗透脱盐能否成功的关键。整套设备安装数显电导仪及压力表,可随时检视水质情况和压力状况。反渗透主机部分配有高低压控制器,消除了高低压操作时对设备的损耗,即当高压泵进水压力过低,或因长期不使用设备而使膜堵塞导致的压力过大时,可以使系统停止工作,以保护高压泵。整套系统具有结构简单、运行可靠、维护方便、运行成本低、水质稳定等特点。

2. 2技术规范
2. 2. 1预处理部分

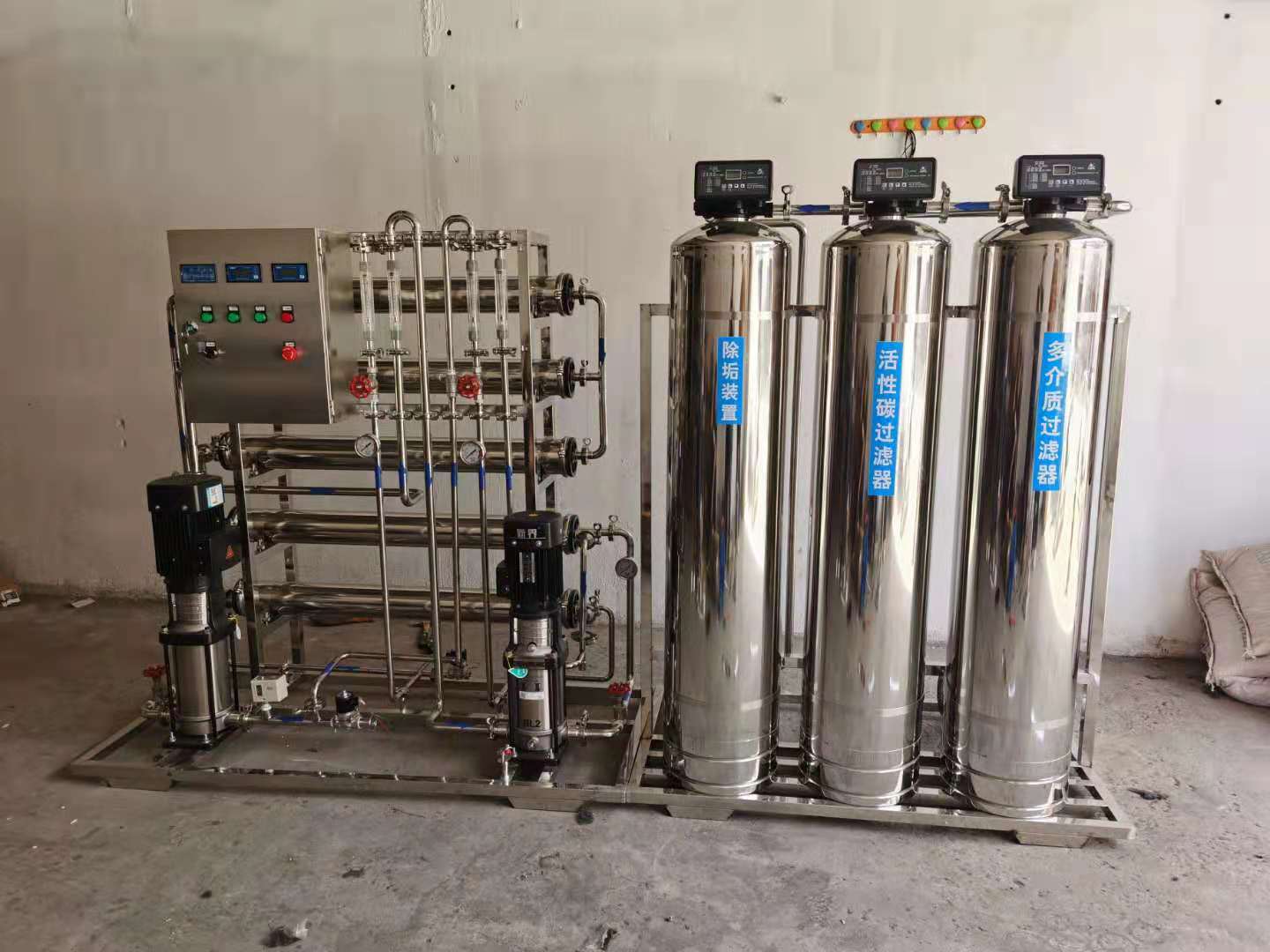

预处理部分包括原水泵、机械过滤器、活性炭过滤器和精 密过滤器。其主要作用是去除原水中的颗粒、胶体、有机物、色度、余氯,达到进入反渗透装置的进水要求,保护反渗透膜。
预处理主要解决的问题:
(1)防止反渗透膜组件结垢;
(2)防止胶体物质及悬浮固体颗粒产生污堵;
(3)防止大分子有机物质、微生物产生污堵;
(4)防止氧化性物质对膜的氧化破坏;
(5)保持反渗透装置长期稳定的运行和装置产水量的稳定。
1) 原水箱:
平衡系统用水量,减轻系统用水高峰时对厂区供水管网的影响。设置一台1m3原水箱。
2) 原水泵
系统设置1台原水泵,提供一定供水压力,使水稳定均匀的通过预处理设备。
3) 机械过滤器
工作原理:机械过滤器是一种压力式过滤器,利用过滤器内所填充的精制石英砂滤料,当进水自上而下流经滤层时,水中的悬浮物及粘胶纸颗粒被去除,从而使水的浊度降低。它通常被用于反渗透、离子交换、电渗析设备的预处理当中。
当设备运行到一定时间后,即停止运行进行反冲洗。采用进水反洗,反冲洗时间为15~20min。
机械过滤器产水浊度一般在2度以下。
4)活性炭过滤器
工作原理:活性炭的吸附能力主要以物理吸附为主,它也可以进行一些选择性吸附,即化学吸附。
活性炭是水处理中广泛应用的主要吸附剂,在活化过程中晶格间生成各种形状和大小的空隙,因而形成了巨大的表面积,所以炭-水接触面很大,吸附能力很强。有效的保证后续设备的使用寿命,提高出水水质。在纯水制造过程中,活性炭的作用主要是表现在四个方面:降低水的氧化度;避免有机物质进入污染RO膜组件;除去水中残留的余氯;除去水中的三卤化物(THM)。
5)精 密过滤器
防止颗粒进入高压泵及RO膜组件,划伤膜表面,精 密过滤器及精 密过滤器内装聚丙烯材质熔喷滤芯,在达到1kg/cm3压差时更换。正常工作条件下,滤芯可维持2~3个月以上的使用寿命,滤器的结构满足快速更换滤芯的要求。
2. 2. 2反渗透预脱盐部分
反渗透是与脱盐系统的核心部分,设计的成熟与合理与否不仅直接决定反渗透系统能否直接达到设计要求,而且关系到反渗透膜的使用寿命。反渗透设备能去除绝大部分无机盐类和几乎所有的有机物、微生物。

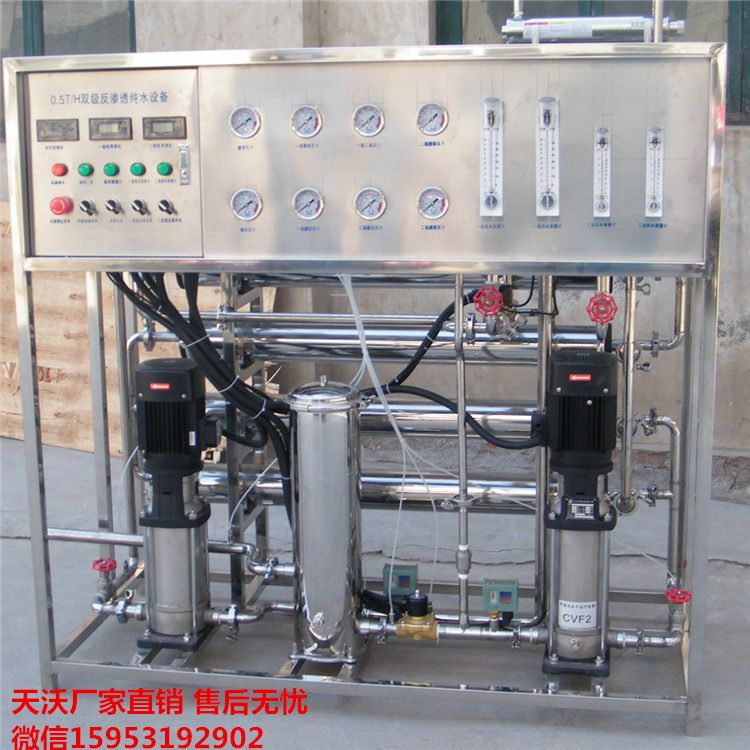

系统设置一套出力0.5m3/h的二级反渗透装置。
2. 2. 3控制系统
1)预处理系统控制
机械过滤器、活性炭过滤器和精密过滤器采用手动控制。
2) RO系统控制
RO装置设置一块控制面板,包括操作盘和仪表盘,在控制面板上可读出RO的有关工作参数,以及能在控制面板上启停反渗透高压泵及相关的电动阀门。
3)高压泵的保护系统
高压泵进出口装有低压保护开关和高压保护开关。当供水量不足时,高压泵入口的水压低于某一个设定值,会自动停止高压泵并发出报警信号,保护高压泵不在空转情况下工作。当因其原因误操作,使高压泵出口压力高于某一个设定值时,高压泵出口高压保护会自动切断高压泵供电,保护系统不在高压下运行
4) RO的启动、停止保护
当RO投入运行时,为了防止高压泵突然启动升压产生对RO膜组件的高压冲击破坏反渗透膜,在RO装置的高压泵出口至RO膜组件之间设置一个慢开电动阀门,使膜组件逐渐升压至运行压力。当RO停止使用时,自动关闭进水电动阀,开启RO冲洗泵机冲洗阀,浓水端排放阀,自动冲洗10~20min左右,停止备用。
4质量保证和售后服务
为保证项目设计、设备制造和系统调试的顺利进行,提供良好的售后服务,我公司采取措施如下:
1、确保质量,对产品和服务全程控制,及时做好售前、售中、售后服务。
2、保证系统正常运行,一年保修期免费维修,保修期内重要组件发生质量问题免费维修或更换;
3、保证长年提供维修服务,提供正宗零配件;
4、免费负责培训操作人员,提供技术支持。
